環保減廢 |
| 使用 ChemCAD 設計實例 |
|
|
|
|
| 常言:
解鈴仍需繫鈴人。化學工業之廢氣、廢水或廢棄物處理，經常還是需要化工工程師費心去處理，當然這也是應該的。如果在設計製程時便考慮減廢問題，那當然最好。但現有製程產生之廢氣、廢水或廢棄物也是很現實的問題。本期維美通訊將介紹一廢水處理問題。 |
|
|
|
|
| 狀況: |
2000 gal/day
之廢水含有 1,1-dichloroethane (DCA) 100 ppm。根據 EPA(美國環保署)規定，飲用水之DCA含量必需小於
0.01 ppm。 |
 |
| 方案: |
利用氣提塔，以空氣氣提廢水以去除
DCA。運用控制器調整空氣量，使出料符合規格。 |
| 數據: |
DCA 在25。C, 1 atm下平衡常數為303
(數據來源 EPA Treatability Manual, Vol. 1, Treatability Data, EPA-600/2-2-82-001A)。 |
| 問題: |
如果有一12個理論板之氣提塔，則需使用多少空氣才能將DCA降至0.01
ppm 以下，達到EPA之規定。 |
|
|
|
|
辦法: |
用ChemCAD
計算空氣使用量，並設計氣提塔之大小規格。 |
 |
1. |
利用ChemCAD
繪圖功能繪出簡圖，如圖一所示。 |
2. |
將氣提塔之操作條件及控制器之控制條件輸入ChemCAD。 |
3. |

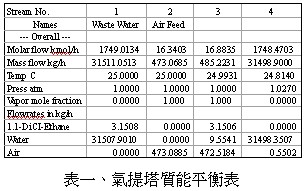

計算空氣使用量，所需空氣為473
kg/hr，並輸出質能平衡表如表一所示。 |
4. |
利用 ChemCAD
氣提塔 Sizing 功能計算氣提塔規格(所需空氣量、氣提塔直徑、塔高....)，重要結果如下表所示。(細節請洽本公司) |
|
|
|
| |
|
|
|
| |
